Wszechstronna pompa rotacyjna dla biogazowni
Pompy rotacyjne serii VX do zastosowań w biogazownictwie

Pompy biogazu z serii VX są idealnym rozwiązaniem dla wielu zadań pompowania w biogazowniach. Niezawodnie transportują gnojowicę, smary, odpady poflotacyjne i inne media płynne – bezpośrednio do fermentatora, zbiornika na zacier lub systemu podawania cieczy, czy też na potrzeby odwadniania pozostałości pofermentacyjnych. Opatentowane rotory HiFlo^® umożliwiają pompowanie bez pulsacji i wibracji.

W wielu biogazowniach pompy rotacyjne z serii VX pełnią rolę pompy głównej. Zasysają gnojownicę z dołów, odprowadzając przy tym powietrze z pustych rur w trakcie procesu. Nawet jeśli gnojowica zawiera ciała obce, takie jak kamienie i śruby: dzięki rozwiązaniu InjectionSystem i dużej średnicy przelotowej, pompy biogazowe firmy Vogelsang są odporne na ciała obce. Można pompować bez trudności nawet zawiesiny organiczne, poferment recyrkulacyjny lub o niskiej lepkości, np. z fermentatora do zbiornia pofermentacyjnego i odwrotnie: Zmieniając kierunek obrotów napędu można łatwo odwrócić kierunek przepływu. Ta cecha jest również zaletą w przypadku cystern, ponieważ tylko jedna pompa jest potrzebna zarówno do jej napełniania, jak i opróżniania. Seria VX wyróżnia się tutaj ze względu na małe wymagania przestrzenne: Pompy biogazu można zasadniczo z łatwością zainstalować w pojeździe lub w przestrzeni między fermentatorem a zbiornikiem pofermentacyjnym.

Dzięki koncepcji QuickService pompy można szybko i prosto serwisować lub naprawiać na miejscu. Wszystkie elementy zużywające się można wymienić bez konieczności demontażu pompy i przy ograniczonej przestrzeni, aby przywrócić jej 100% wydajności.

Pliki do pobrania

Broszura (Angielski): Future-oriented biogas production

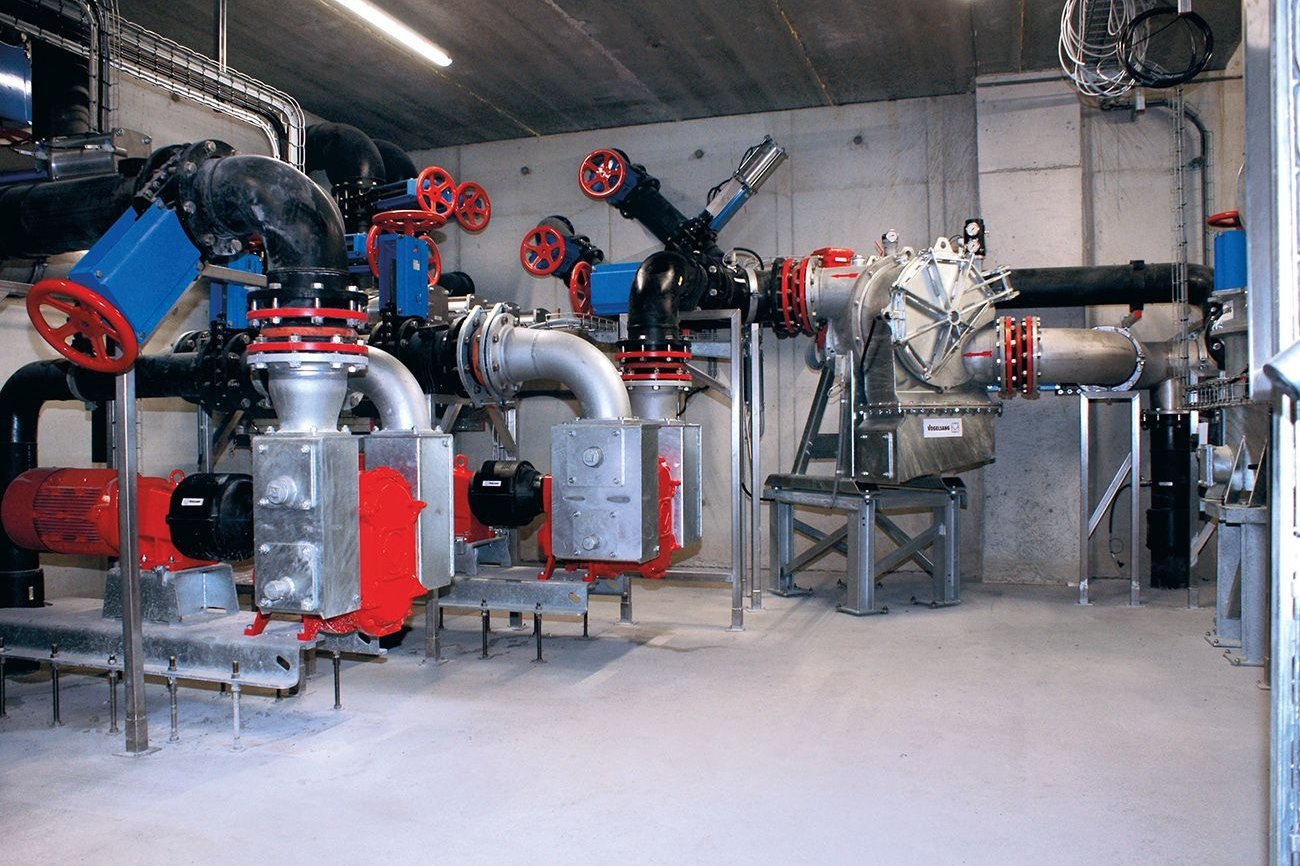

Biogazownia z pompami rotacyjnymi Vogelsang VX — Wytwórnia biogazu z pompami rotacyjnymi firmy Vogelsang serii VX

VX rotary lobe pumps by Vogelsang on a biogas plant — Pompy rotacyjne z serii VX firmy Vogelsang w wytwórni biogazu

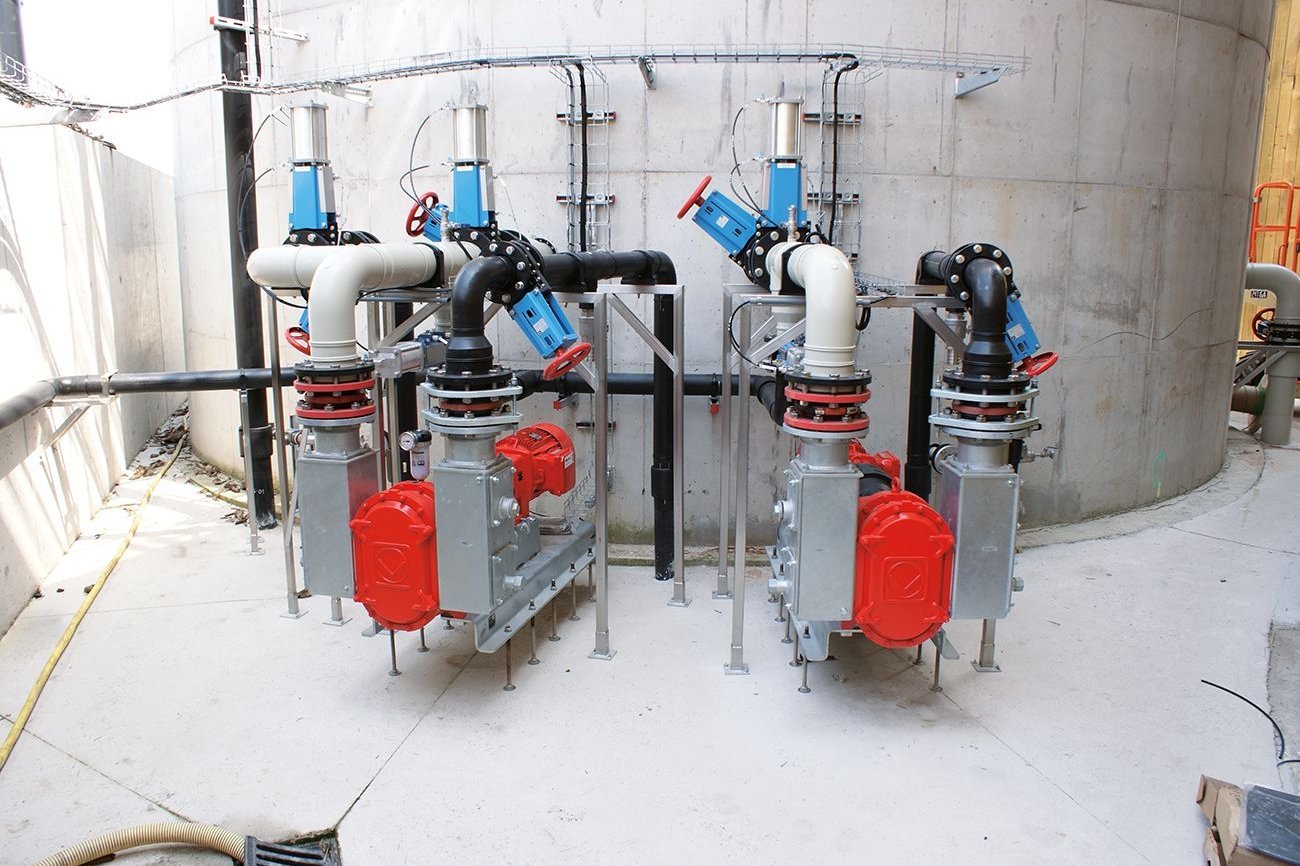

Vogelsang VX rotary lobe pumps on site — Pompy rotacyjne z serii VX firmy Vogelsang w zastosowaniach związanych z biogazem

Cechy pompy przemysłowej z serii VX

W pompach rotacyjnych firmy Vogelsang zużycie segmentów obudowy pompy jest niwelowane bez konieczności użycia dodatkowych części. Pozwala to na optymalne wykorzystanie materiałów i dłuższą żywotność.

Dodatkowe informacje:

Osiowe płyty ochronne wykonane ze specjalnej stali o większej wytrzymałości, zapewniają wydłużenie interwałów serwisowych. Zapewniają one ochronę dla całej komory pompy, a tym samym nie tylko upraszczają serwisowanie, ale także ograniczają do minimum przestoje. Jednocześnie ograniczają koszty do minimum.

Dodatkowe informacje:

W naszej ofercie znajdują się krzywki o różnej geometrii i wykonane z różnych materiałów, w tym przeznaczone do różnych mediów np. wykonane z NBR, białego NBR, EPDM-SL, EPDM-AL, białego EPDM, CSM, FKM, PU, stal nierdzewnej lub stali do azotowania. Posiadamy krzywki o geometrii prostej, dwupłatowe lub 3-, 4- lub 6-płatowe, a także pozbawione pulsaci krzywki HiFlo.

Dodatkowe informacje:

Oprócz standardowego modelu z żeliwa szarego odpornego na ścieranie, dostępne są również wersje z ADI i stali nierdzewnej. Na życzenie podzespoły komory pompu mogą zostać wykonane ze stali austetnityczno-ferrytycznej lub stopu na bazie niklu. Inne opcje dostosowywania obejmują obróbkę cieplną i wysokowytrzymałe powłoki do płyt ochronnych i elementów obudowy.

Quality Cartridge firmy Vogelsang to nowoczesna technologia uszczelniania. Mechaniczne uszczelnienie wykonywane automatycznie w fabryce, i jest złożone i sprawdzane przez komputer. Umożliwia ono szybką i łatwą wymianę na miejscu: pozwala to z uniknąć błędów na etapie montażowu oraz skrócić czas wykonywania prac Oznacza to szybką i łatwą wymianę uszczelnienia wału oraz bezpieczne uruchomienie po zakończeniu czynności.

Dodatkowe informacje:

Więcej informacji

Zarówno pompy Loadmaster, jak i VX mają solidne, odporne na pęknięcia wały o dużej średnicy, bez korb i wgłębień, które mogłyby je osłabiać. Zaletą jest minimalne ugięcie wału nawet pod wysokim ciśnieniem, bardzo małe zużycie podczas rozruchu, a w końcu niższe koszty eksploatacji i części zamiennych.

Dodatkowe informacje:

Zarówno pompy Loadmaster, jak i VX są zbudowane w oparciu o unikalną konstrukcję modułową. Ekonomiczna wymiana poszczególnych komponentów nie tylko sprawia, że konserwacja jest prostsza i szybsza, ale jednocześnie zmniejsza koszty eksploatacji.

Dodatkowe informacje:

Opcje pompy przemysłowej z serii VX

InjectionSystem istotnie poprawia wytrzymałość pompy na ciała obce. Podnosi wydajność i moc ssania dzięki zoptymalizowanej sprawności objętościowej. Dzięki zastosowaniu InjectionSystem wydłuża się także żywotność pompy. Próby w terenie potwierdziły 2,5-krotne wydłużenie okresu eksploatacji.

Dodatkowe informacje:

Płyty ochronne wykonane ze specjalnej stali o wysokiej odporności na zużycie znacznie wydłużają okresy między przeglądami, ułatwiają konserwację i minimalizują przestoje. W rezultacie koszty konserwacji ulegają znacznemu obniżeniu.

W przeciwieństwie do tradycyjnych wirników, rotory HiFlo® firmy Vogelsang zapewniają tłoczenie bezpulsacyjne, co wydłuża żywotność napędu i sprzęgła. Jednocześnie zwiększa się wydajność ssania pompy ze względu na większą liczbę uszczelnień Usprawnione uszczelnienie wewnętrzne umożliwia zasysanie z głębokich zagłębień.

Dodatkowe informacje:

Ponieważ wydajność pompy jest bezpośrednio uzależniona od jej prędkości, czujnik prędkości stanowi podstawę dokładnego pomiaru natężenia przepływu. Niezależnie od tego, czy jest zamontowany bezpośrednio na napędzie, czy w połączeniu z UDS, umożliwia precyzyjną kontrolę procesów tłoczenia.

Universal Drive System (Uniwersalny układ napędowy, UDS) umożliwia pracę tej samej pompy rotacyjnej z serii VX z różnymi rodzajami napędów (silniki hydrauliczne i przekładniowe, klasyczny wał Kardana, przekładnia 3-stopniowa) lub w różnych miejscach (rozwiazania stacjonarne, przenośne ). Jest to możliwe dzięki połączeniu pompy z wałem i adapterem napędu. UDS ułatwia zarządzanie częściami zamiennymi i umożliwia szeroki zakres zastosowań.

Konstrukcja QD posiada dodatkowe, trzecie łożysko podporowe zapewniające lepszą stabilność i wyjątkowo niskie ugięcie wału, co ogranicza do minimum zużycie na skutek nacisku. Zapewnia to dłuższą żywotność i mniejsze zużycie, szczególnie przy wysokim ciśnieniu.

Pompy rotacyjne Vogelsang cechują się także kompaktową konstrukcją, i mniejszą wagą. Ponadto odpowiednia technika tłoczenia znacznie ograniczyła ilość koniecznych przewodów. W związku z tym pompy rotacyjne firmy Vogelsang ważą do 37% mniej od porównywalnych modeli dostępnych na rynku.

Oferujemy inną opcję, która doskonale nadaje się na potrzeby transportu drogowego: aluminiową obudowę pompy i rdzenie rotorów. Umożliwia to przewoźnikom utrzymanie masy pojazdu transportowego na minimalnym poziomie, a tym samym zwiększenie ładowności. Obudowę przekładni, obudowę uszczelniającą łożyska i pokrywę QuickService wykonano z aluminium. Szczególną uwagę zwrócono na to, aby wszystkie elementy stykające się z mediami wyłożone były wytrzymałym żeliwem szarym lub stalą o dużej wytrzymałości.
