Spojení s maximálním výkonem a flexibilitou
SwingMax

  • Maximální přesnost distribuce díky přesným rozdělovacím hlavám a optimalizovanému uspořádání hadic
  • Maximální flexibilita při používání
  • Mimořádně stabilní výložník
  • Kompaktní instalace na cisternu
  • Bezpečné a rychlé otevírání a zasouvání

Kontakt

Účinnost, flexibilita a přesná aplikace kejdy

Univerzální aplikátor SwingMax s maximální účinností

SwingMax je optimálním řešením pro aplikaci kejdy s velkou pracovní šířkou. Volitelné funkce jako TopSwing, DoubleFold, TeleShift a Comfort Flow Control zajišťují maximální flexibilitu při používání. Speciální konstrukce dvojitého rámu se dokáže vypořádat s maximálním dynamickým zatížením, čímž je zajištěn bezproblémový a nákladově efektivní provoz při současné optimalizaci hmotnosti.

Modely SwingMax

SwingMax

Systém vlečených hadic s pracovní šíří až 30 metrů

SwingMax – výkonný a přesný systém pro nízkoúrovňovou aplikaci kejdy

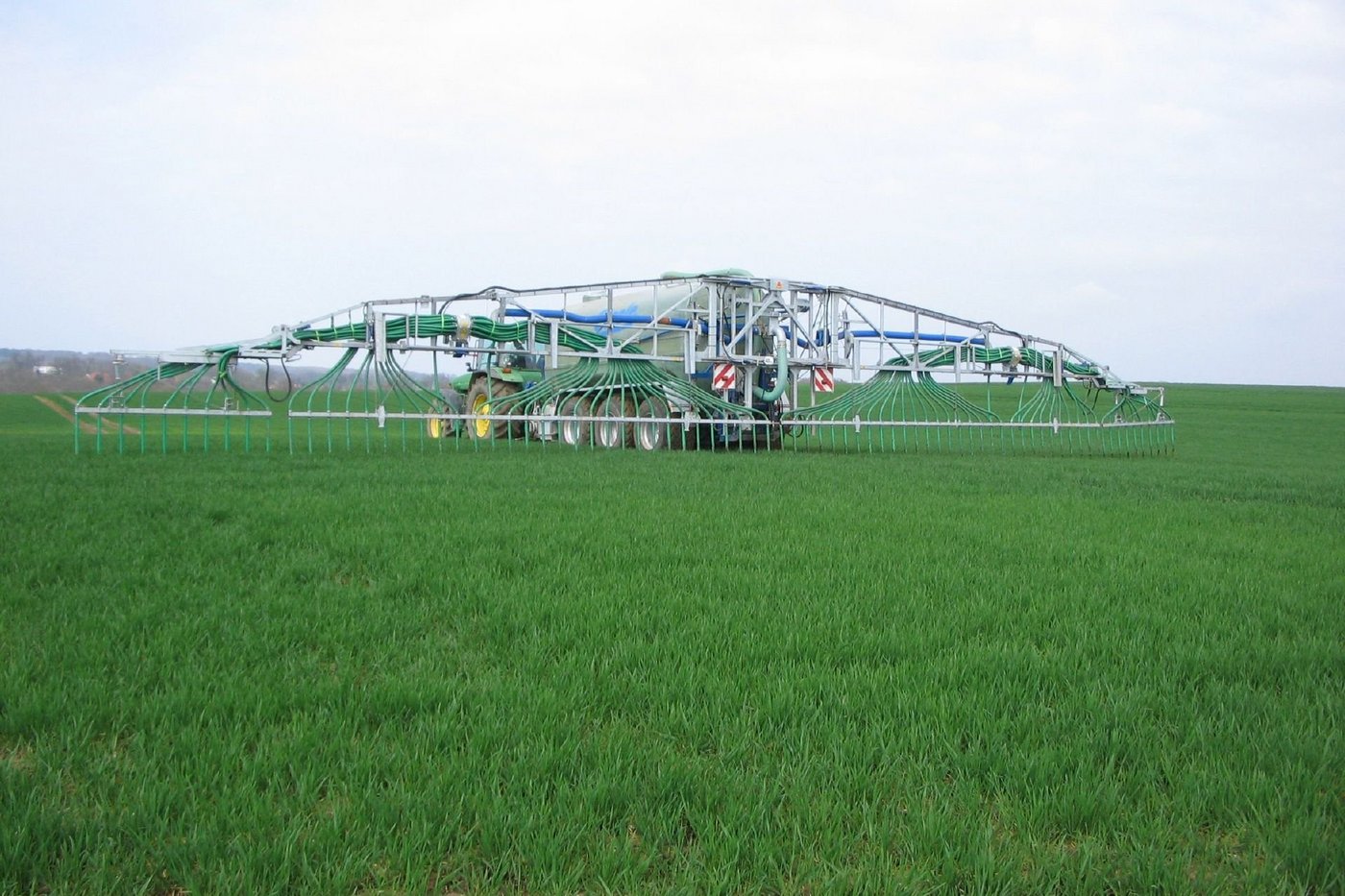

Systém vlečených hadic SwingMax od společnosti Vogelsang je navržen pro efektivní nízkoúrovňovou aplikaci kejdy z cisteren s pracovním záběrem od 18 do 30 metrů. Zatímco běžně znamená velká šířka zvýšené dynamické zatížení závěsu, SwingMax tento problém řeší díky speciálně vyvinuté konstrukci dvojitého trubkového rámu, který zajišťuje maximální pevnost a odolnost při zachování nízké hmotnosti zařízení.

O rovnoměrné dávkování se starají dvě přesné rozdělovací hlavy ExaCut, které zaručují konzistentní distribuci kejdy i při vysokých výkonech. SwingMax tak nabízí nejen mimořádnou stabilitu, ale i vysokou přesnost v každém pracovním kroku. Díky integraci technologií jako Comfort Flow Control (CFC) a sekčního ovládání s možností vypínání jednotlivých hadic, se celý systém přizpůsobí různým podmínkám a potřebám provozu s maximální flexibilitou.

Vogelsang SwingMax představuje profesionální řešení pro náročné aplikace kejdy – výkonné, přesné a technicky promyšlené až do posledního detailu.

Ke stažení

SwingMax36

Aplikátor s vlečenými hadicemi s pracovním záběrem 36 m

SwingMax36 – nová úroveň efektivity v aplikaci kejdy

Systém vlečených hadic SwingMax36 od společnosti Vogelsang posouvá hranice efektivity v aplikaci kejdy díky mimořádně velké pracovní šířce kombinované s vysokou přesností dávkování. Umožňuje tak rychlé a rovnoměrné ošetření i rozsáhlých ploch, což výrazně zkracuje čas potřebný pro aplikaci.

Základ konstrukce vychází z osvědčeného systému SwingMax, známého svou odolností vůči vysokému zatížení. U modelu SwingMax36 však Vogelsang reagoval na extrémní záběr rozšířením rámu na trojitou konstrukci s přídavným skládacím prvkem, čímž zajistil maximální stabilitu a spolehlivost i při šířkách přesahujících 33 metrů. Distribuci kejdy zajišťují tři přesné rozdělovače ExaCut, které zaručují konzistentní rozvod do jednotlivých hadic po celé šířce závěsu. Díky této kombinaci technologií je SwingMax36 ideálním řešením pro zemědělské podniky, které požadují maximální výkon a pracovní záběr bez kompromisů v přesnosti.

SwingMax36 – když potřebujete to nejlepší pro velké výměry.

Ke stažení

SwingMax Slide

Systém vlečených botek pro maximální pracovní šířky

SwingMax Slide – přesná a šetrná aplikace kejdy s maximálním využitím živin

Pro efektivní využití živin obsažených v kejdě je zásadní jejich aplikace v těsné blízkosti půdy s minimálními emisemi. Čím blíže se živiny dostanou ke kořenové zóně rostlin, tím lépe je plodiny dokážou využít. Systém vlečených botek SwingMax Slide od společnosti Vogelsang tento princip dokonale naplňuje. Vlečná botka jemně rozhrne rostliny a uloží kejdu do úzkého pásu přímo pod vegetační porost. Díky robustní a zároveň pružné konstrukci se neustále přizpůsobuje terénu, což zajišťuje rovnoměrnou aplikaci i na nerovném povrchu. Tento univerzální systém je vhodný pro všechny typy plodin a nabízí široké možnosti využití v různých provozních podmínkách.

A stejně jako u všech řešení Vogelsang s vlečenými botkami nebo hadicemi, je kladen důraz na vysokou přesnost dávkování. Dvojice přesných rozdělovačů ExaCut spolu s promyšleným vedením hadic zajišťují rovnoměrnou distribuci kejdy do všech výstupů zároveň. Konstrukce systému navíc eliminuje vznik nechtěného tvaru „V“ při zahájení aplikace, čímž je zajištěno rovnoměrné a efektivní rozdělení živin. Díky lehké konstrukci může být SwingMax Slide dodáván až do pracovní šířky 30 metrů, což umožňuje využívat stávající kolejové řádky a zároveň minimalizovat zatížení půdy. Výsledkem je mimořádně účinný a ekologicky šetrný systém pro moderní aplikaci kejdy.

SwingMax Slide – technologie, která spojuje přesnost, výkon a ohleduplnost k půdě.

Ke stažení

SwingMax

Systém vlečených hadic s pracovní šíří až 30 metrů

SwingMax – výkonný a přesný systém pro nízkoúrovňovou aplikaci kejdy

Systém vlečených hadic SwingMax od společnosti Vogelsang je navržen pro efektivní nízkoúrovňovou aplikaci kejdy z cisteren s pracovním záběrem od 18 do 30 metrů. Zatímco běžně znamená velká šířka zvýšené dynamické zatížení závěsu, SwingMax tento problém řeší díky speciálně vyvinuté konstrukci dvojitého trubkového rámu, který zajišťuje maximální pevnost a odolnost při zachování nízké hmotnosti zařízení.

O rovnoměrné dávkování se starají dvě přesné rozdělovací hlavy ExaCut, které zaručují konzistentní distribuci kejdy i při vysokých výkonech. SwingMax tak nabízí nejen mimořádnou stabilitu, ale i vysokou přesnost v každém pracovním kroku. Díky integraci technologií jako Comfort Flow Control (CFC) a sekčního ovládání s možností vypínání jednotlivých hadic, se celý systém přizpůsobí různým podmínkám a potřebám provozu s maximální flexibilitou.

Vogelsang SwingMax představuje profesionální řešení pro náročné aplikace kejdy – výkonné, přesné a technicky promyšlené až do posledního detailu.

Ke stažení

SwingMax36

Aplikátor s vlečenými hadicemi s pracovním záběrem 36 m

SwingMax36 – nová úroveň efektivity v aplikaci kejdy

Systém vlečených hadic SwingMax36 od společnosti Vogelsang posouvá hranice efektivity v aplikaci kejdy díky mimořádně velké pracovní šířce kombinované s vysokou přesností dávkování. Umožňuje tak rychlé a rovnoměrné ošetření i rozsáhlých ploch, což výrazně zkracuje čas potřebný pro aplikaci.

Základ konstrukce vychází z osvědčeného systému SwingMax, známého svou odolností vůči vysokému zatížení. U modelu SwingMax36 však Vogelsang reagoval na extrémní záběr rozšířením rámu na trojitou konstrukci s přídavným skládacím prvkem, čímž zajistil maximální stabilitu a spolehlivost i při šířkách přesahujících 33 metrů. Distribuci kejdy zajišťují tři přesné rozdělovače ExaCut, které zaručují konzistentní rozvod do jednotlivých hadic po celé šířce závěsu. Díky této kombinaci technologií je SwingMax36 ideálním řešením pro zemědělské podniky, které požadují maximální výkon a pracovní záběr bez kompromisů v přesnosti.

SwingMax36 – když potřebujete to nejlepší pro velké výměry.

Ke stažení

SwingMax Slide

Systém vlečených botek pro maximální pracovní šířky

SwingMax Slide – přesná a šetrná aplikace kejdy s maximálním využitím živin

Pro efektivní využití živin obsažených v kejdě je zásadní jejich aplikace v těsné blízkosti půdy s minimálními emisemi. Čím blíže se živiny dostanou ke kořenové zóně rostlin, tím lépe je plodiny dokážou využít. Systém vlečených botek SwingMax Slide od společnosti Vogelsang tento princip dokonale naplňuje. Vlečná botka jemně rozhrne rostliny a uloží kejdu do úzkého pásu přímo pod vegetační porost. Díky robustní a zároveň pružné konstrukci se neustále přizpůsobuje terénu, což zajišťuje rovnoměrnou aplikaci i na nerovném povrchu. Tento univerzální systém je vhodný pro všechny typy plodin a nabízí široké možnosti využití v různých provozních podmínkách.

A stejně jako u všech řešení Vogelsang s vlečenými botkami nebo hadicemi, je kladen důraz na vysokou přesnost dávkování. Dvojice přesných rozdělovačů ExaCut spolu s promyšleným vedením hadic zajišťují rovnoměrnou distribuci kejdy do všech výstupů zároveň. Konstrukce systému navíc eliminuje vznik nechtěného tvaru „V“ při zahájení aplikace, čímž je zajištěno rovnoměrné a efektivní rozdělení živin. Díky lehké konstrukci může být SwingMax Slide dodáván až do pracovní šířky 30 metrů, což umožňuje využívat stávající kolejové řádky a zároveň minimalizovat zatížení půdy. Výsledkem je mimořádně účinný a ekologicky šetrný systém pro moderní aplikaci kejdy.

SwingMax Slide – technologie, která spojuje přesnost, výkon a ohleduplnost k půdě.

Ke stažení

Vlastnosti zařízení SwingMax

Jednotka je určena k montáži na 4bodový hydraulický systém.
Při jízdě po silnici se hadice aplikátorů s vlečenými hadicemi natočí o 180° nahoru tak, aby byly ve vertikální poloze. Tím se spolehlivě zabrání úniku a silnice zůstane čistá a bezpečná.
Kejda je cenná komodita a musí být v rozvodných hadicích rozváděna rovnoměrně a spolehlivě. Přesné distributory od společnosti Vogelsang umožňují přesné rozvádění živin s koeficientem rozdělení menším než 5 %. Díky tomu je aplikace bezpečný a spolehlivý proces bez výkyvů – což zaručuje i rovnoměrný růst rostlin.
Díky optimalizovanému uspořádání hadic mají všechny odtokové hadice u aplikátorů s vlečenými hadicemi od společnosti Vogelsang podobnou délku. Kejda se z každé z nich dostává do půdy téměř současně a je zaručeno i rozprostření po celé pracovní šířce a délce. Tím je zajištěna nejen optimální přesnost boční distribuce hnojiva v tyčovém ústrojí, ale také zabraňuje distribuci ve tvaru písmene V, ke které by jinak mohlo dojít.
Aplikátor s vlečenými hadicemi se přizpůsobuje profilu půdy. Tím se snižuje zatížení spojky s vozidlem a celé konstrukce rámu. Znamená to také, že konce hadic jsou neustále v blízkosti půdy a tím je zajištěna přesné aplikace kejdy v celé pracovní šířce.
Hadice je klíčovým faktorem technologie aplikace hnojiva. Materiál hadice a složení plastu jako takové byly po několik desetiletí vyvíjeny speciálně pro společnost Vogelsang. Kombinace surovin, které používáme pro naši speciální hadici, se vyznačuje vysokou pevností, pružností a odolností proti UV záření. Díky tomu jsou hadice odolné vůči působení chemikálií a vlivům prostředí. Jedinečná technika výroby, kterou používáme pro naše hadice s tuhým koncem, přináší další výhody. Úseky hadic používané jako koncové hadice jsou vždy rovné a rozměrově naprosto stabilní. Výhoda pro vás: není třeba používat vodicí prvky, které jsou těžké a náchylné k opotřebení, a hadice zůstávají vždy průchozí a nezacpávají se. Kromě toho tato konfigurace tuhých koncových hadic zaručuje definované rozteče pásů.
Vnější prvky systému TopSwing lze sklopit o 180° a položit na základní tyčové ústrojí, čímž se výrazně zmenší přepravní rozměry jednotky. Díky tomu nedochází k přečnívání v přední části vozidla a tyčová ústrojí s velkou pracovní šířkou lze montovat i na kompaktní cisterny. V kombinaci s CFC lze také implementovat různé pracovní šířky a šířky dílů po jednotlivých sekcích.

Možnosti zařízení SwingMax

Aby tyčové ústrojí co nejpřesněji kopírovalo profil půdy, lze pomocí ovládání nastavit jeho úhel.
Comfort Flow Control (CFC) je univerzálním řešením, pokud jde o uzavírání hadic v jakémkoli systému: uzavírání úseků s částečnou šířkou, přepínání jízdních pruhů nebo systémy DropStop. CFC se instaluje do vývodů hadic aplikátoru za rozdělovač. Každou hadici nebo skupinu hadic lze uzavřít z kabiny. Systém CFC je univerzální a lze jej použít v jakékoli jednotce – v aplikátorech s vlečenými hadicemi, v aplikátorech s vlečenými botkami nebo v zařízeních pro obdělávání půdy.
Systém DoubleFold lze použít k manuálnímu zmenšení pracovní šířky jednotky. Vnější prvky rámu se skládají pomocí kloubu a příslušné odtokové hadice lze připojit pomocí CFC.
Koncové hadice mohou být na požádání dodány v rozměru DN 50, aby celý proces probíhal ještě plynuleji.
Při výběru této možnosti se uzavře přívod kejdy a oleje do jednoho ze dvou přesných distributorů. To umožňuje nastavení na poloviční pracovní záběr na větších pracovních šířkách a urovnání klínů na poli. Zabraňuje také překryvům.
TeleShift v přední části vozidla umožňuje kombinovat větší tyčová ústrojí s kompaktními nádržemi. Lze jej také použít k nastavení různých pracovních šířek bez vyčnívání.
Zařízení TeleShift v zadní části vozidla umožňuje zkrátit přepravní rozměry jednotky, přičemž vzadu téměř nepřečnívá tyčové ústrojí. Tato kompaktnost výrazně usnadňuje manévrování.
