Čerpadlo s rotačními písty pro čerpání odpadních vod a kalů
Čerpadla s rotačními písty řady VX pro použití při úpravě odpadních vod

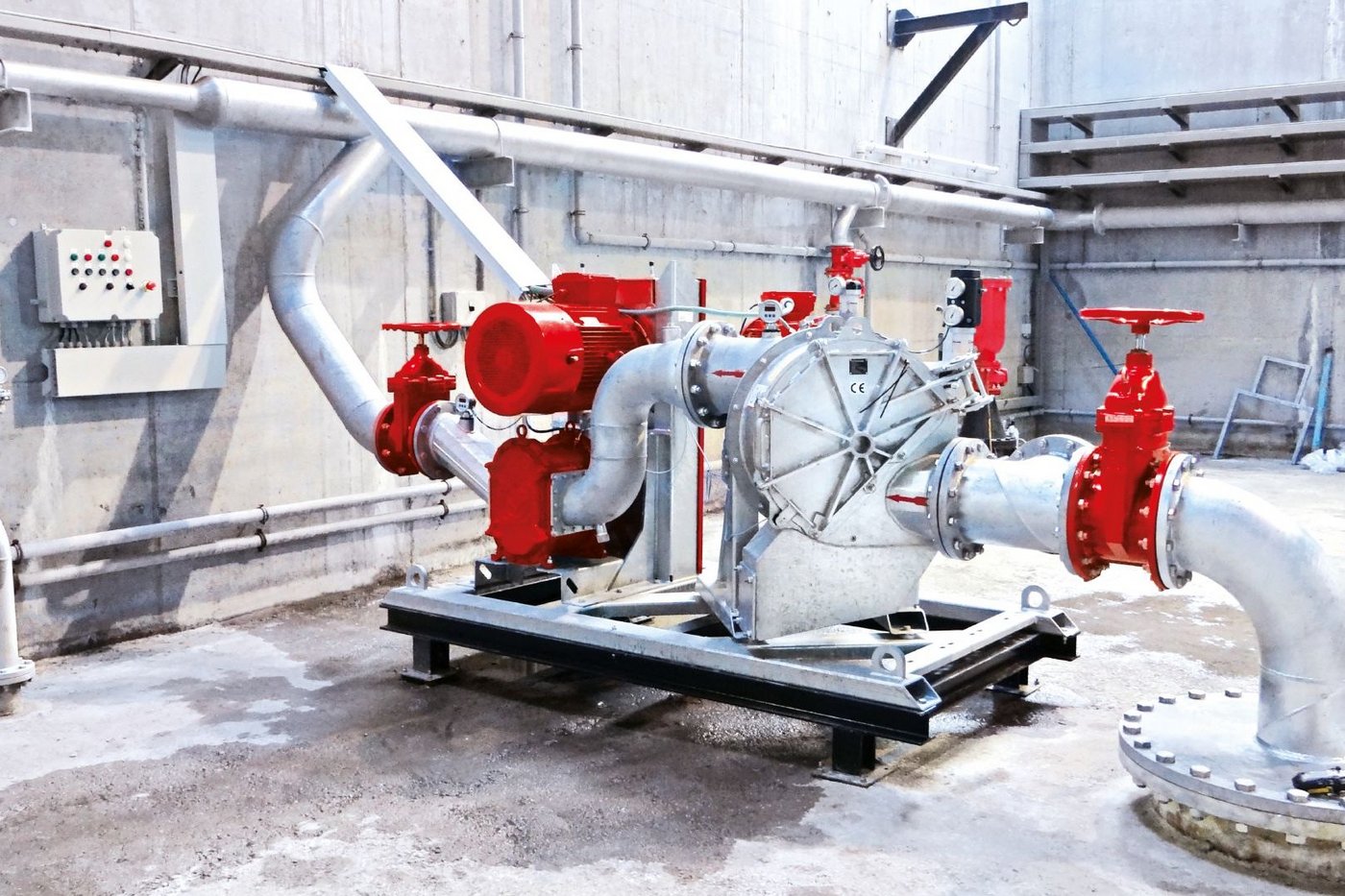

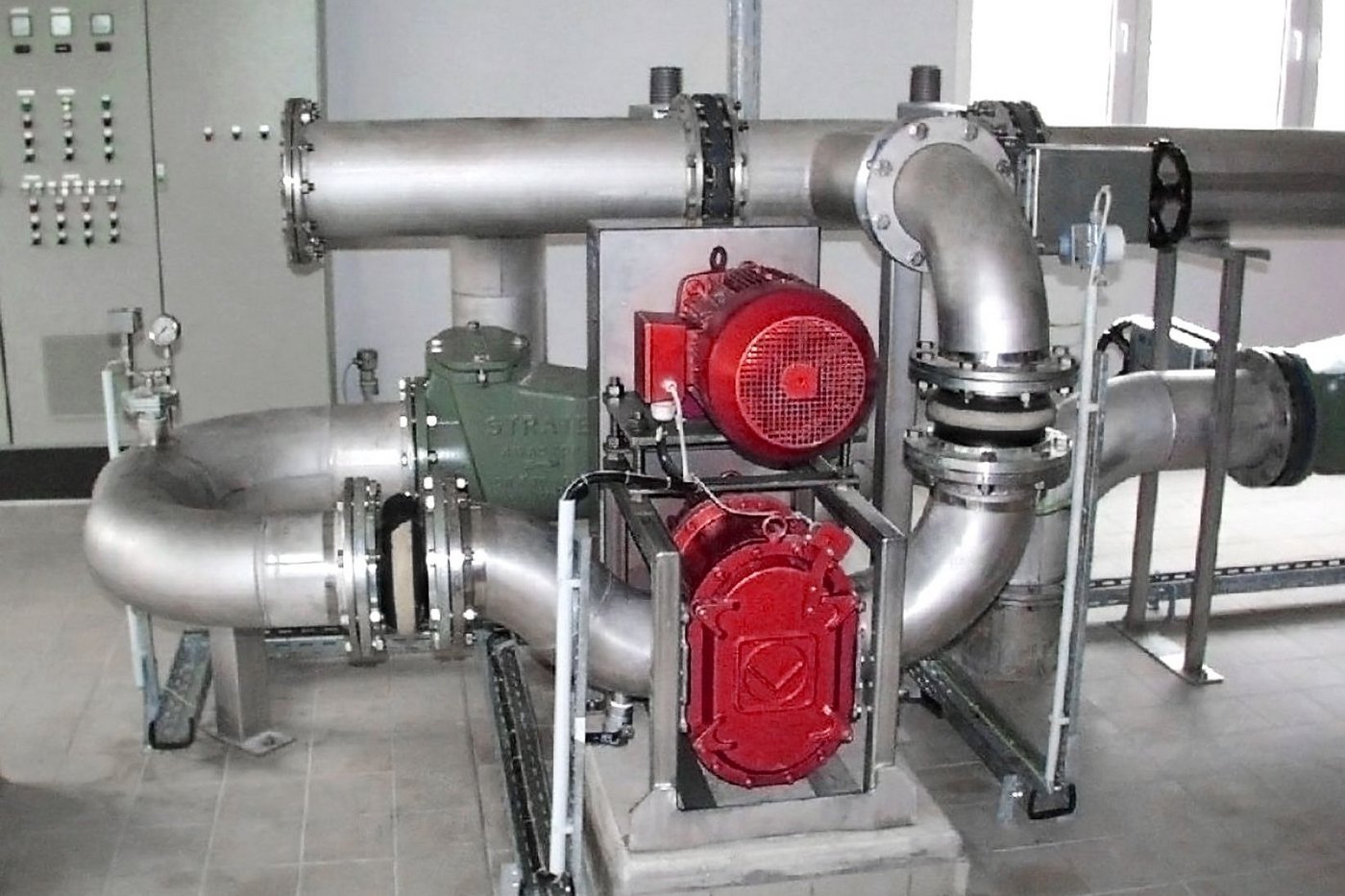

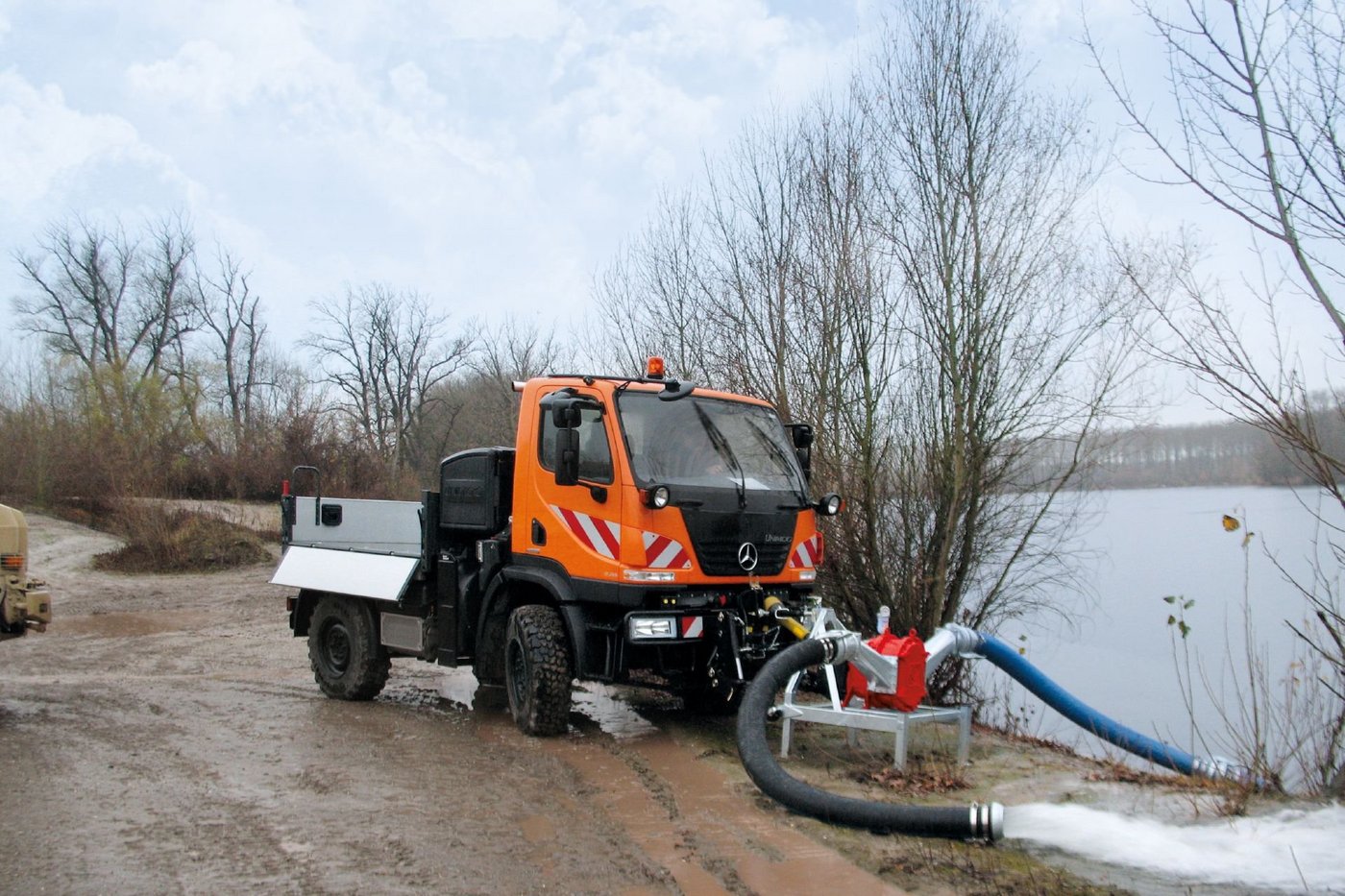

Čerpadla s rotačními písty řady VX při úpravě odpadních vod účinně čerpají kaly – od primárního kalu přes přebytečný a sekundární kal až po koncentrovaný vyhnilý kal nebo čistírenský kal. Čerpadla s rotačními písty řady VX jsou však vhodná i pro odpadní vody zatížené cizími materiály. Díky velkému volnému průchodu a systému InjectionSystem jsou vůči cizím materiálům odolná. Schopnost čerpadel s rotačními písty nasávat také z jímek a odčerpávat vzduch z prázdných odpadních potrubí činí čerpadla řady VX ideálními pro odpadní vody. Symetrická konstrukce umožňuje používat čerpadla v obou směrech, např. k odčerpávání z vozidel pro zajištění likvidace odpadu a zároveň k plnění cisteren stejným čerpadlem. Rotační písty HiFlo^® zajišťují čerpání odpadních vod a kalů bez pulzace a při nízkých vibracích. Kombinace vysokého výkonu a minimálních nároků na prostor činí z čerpadel odpadních vod řady VX ideální řešení pro mobilní čerpací jednotky. Díky dalším speciálním vlastnostem a volitelným prvkům mají dlouhou životnost, ať už se používají v čistírně odpadních vod nebo v kanalizaci. V případě nutnosti údržby nebo servisních prací mohou čerpadla díky konceptu QuickService rychle a snadno udržovat nebo opravovat interní pracovníci čistírny odpadních vod nebo přečerpávací stanice. Naši servisní mechanici mohou na požádání provést veškerý potřebný servis a údržbu. Hřídele jsou standardně utěsněny mechanickým těsněním, ale k dispozici je také těsnící blokový kroužek, který může být v případě potřeby certifikován v souladu se směrnicí pro kontrolu kvality vzduchu (TA-Luft).

Ke stažení

Brožura: Čerpadla, macerátory a drtiče pro čistírny odpadních vod a stokové sítě

Vlastnosti produktů řady VX

U čerpadel s rotačními písty od společnosti Vogelsang je opotřebení segmentů skříně čerpadla kompenzováno bez použití dalších dílů. Tím je dosaženo maximálního využití materiálu a prodloužení životnosti.

Další informace:

Axiální ochranné desky jsou vyrobeny ze speciální oceli s vysokou odolností proti opotřebení, a prodlužují tak intervaly údržby. Poskytují ochranu celé komory čerpadla, a tím nejen zjednodušují údržbu, ale také minimalizují prostoje. Zároveň dochází k minimalizaci nákladů.

Další informace:

S naším rozsáhlým výběrem geometrií a materiálů rotačních pístů nalezneme pro vaše médium ten správný rotační píst s dlouhou životností, např. NBR, bílý NBR, EPDM-SL, EPDM-AL, bílý EPDM, CSM, FKM, PU, nerezová ocel nebo nitridovaná ocel. Rotační písty lze vyrábět v rovné dvoulopatkové geometrii nebo jako 3lopatkové, 4lopatkové nebo 6lopatkové bezpulzní rotační písty HiFlo.

Další informace:

Vedle standardního modelu ze šedé litiny odolné proti oděru jsou skladem také verze z ADI a nerezové oceli. Na přání mohou být součásti komory čerpadla vyrobeny z duplexní oceli nebo slitiny na bázi niklu. Další možnosti přizpůsobení zahrnují tepelné zpracování a oděruvzdorné povlaky na ochranné desky a součásti skříně.

Quality Cartridge od společnosti Vogelsang je symbolem moderní těsnicí technologie. Mechanické těsnění v kazetovém provedení se vyrábí automaticky ve výrobním závodě, je kompletně předmontováno a kontrolováno počítačem. Díky tomu lze provádět výměny rychle a snadno na místě: nedochází k chybám při montáži a snižuje se časová náročnost. To znamená rychlou a snadnou výměnu těsnění hřídele i bezpečné uvedení do provozu po výměně těsnění.

Další informace:

Další informace

Čerpadla Loadmaster i VX jsou vybavena robustními, nerozbitnými hřídeli s velkým průměrem, které nemají žádné kliky ani vybrání, které by je oslabovaly. Výhodou je minimální průhyb hřídele i při vysokém tlaku, velmi nízké opotřebení při spouštění a v konečném důsledku snížené provozní náklady a náklady na náhradní díly.

Další informace:

Čerpadla Loadmaster i VX jsou konstruována na základě jedinečného modulárního designu. Ekonomická výměna jednotlivých komponentů nejen zjednodušuje a zrychluje údržbu, ale zároveň snižuje provozní náklady.

Další informace:

Volitelné prvky produktů řady VX

InjectionSystem výrazně zlepšuje odolnost čerpadla vůči cizím materiálům. Zvyšuje účinnost a zlepšuje sací výkon díky optimalizované objemové účinnosti. Díky systému InjectionSystem se prodlužuje životnost čerpadla. Provozní zkoušky prokázaly až 2,5krát delší doby.

Další informace:

Ochranné desky z vysoce odolné speciální oceli výrazně prodlužují intervaly údržby, zjednodušují údržbu a minimalizují prostoje. Výsledkem je výrazné snížení nákladů na údržbu.

Na rozdíl od běžných rotačních pístů zajišťují rotačních pístů HiFlo od společnosti Vogelsang čerpání bez pulzace a následně delší životnost pohonu a spojky. Zároveň se díky vyššímu počtu těsnicích linek zvyšuje sací výkon. Vylepšené vnitřní těsnění umožňuje sání z hlubokých jímek.

Další informace:

Protože průtok čerpadla je přímo závislý na jeho rychlosti, poskytuje snímač rychlosti základ pro přesné měření průtoku. Ať už je namontován přímo na pohonu nebo ve spojení s UDS, podporuje přesné řízení procesů dodávky.

Universal Drive System (Univerzální pohonný systém, UDS) umožňuje provozovat stejné čerpadlo s rotačními písty řady VX s různými typy pohonu (hydraulické motory a motory s převodovkou, klasická kardanová hřídel, třírychlostní převodovka) nebo v různých typech umístění (stacionární, mobilní). To se provádí kombinací čerpadla s hřídelí a adaptérem pohonu. Systém UDS usnadňuje správu náhradních dílů a zvyšuje flexibilitu.

U QD konstrukce zajišťuje třetí přídavné opěrné ložisko dodatečnou stabilitu a extrémně malý průhyb hřídele, což vede k minimálnímu opotřebení v souvislosti s tlakem. Výsledkem je delší životnost a nižší opotřebení, zejména při vysokých tlacích.

Samotná čerpadla s rotačními písty od společnosti Vogelsang mají také kompaktní konstrukci, která snižuje jejich hmotnost. Také díky čerpací technice je možné výrazně zmenšit potrubí. Čerpadla s rotačními písty od společnosti Vogelsang proto váží až o 37 % méně než srovnatelné modely na trhu.

Nabízíme další možnost, která se dokonale hodí pro silniční dopravu: hliníková skříň čerpadla a jádra lopatek. To pomáhá dopravcům snížit hmotnost vozidla a zvýšit tak užitečné zatížení. Skříň převodovky, těleso ložiskového těsnění a kryt QuickService jsou vyrobeny z hliníku. Zvláštní pozornost byla věnována tomu, aby všechny součásti, které přicházejí do styku s médiem, byly obloženy robustní šedou litinou nebo speciální ocelí s vysokou odolností proti opotřebení.

Další informace:
