XRipper : broyeur eaux usées à deux arbres pour égouts, postes de relevage et STEP
XRipper^®

Broyage économique des matières solides et perturbatrices comme les lingettes humides, le bois, le tissu, les ordures et les déchets
Protection efficace pour les pompes et composants système contre les obstructions, les blocages et les dommages
Toujours prêt à fonctionner grâce à la maintenance simple
Fiabilité supplémentaire grâce à la technologie de garniture mécanique

Une protection fiable contre les colmatages et blocages en eaux usées

XRipper : broyeur robuste à deux arbres pour eaux usées chargées

Le broyeur eaux usées XRipper de Vogelsang, équipé de rotors Ripper monolithiques, réduit de manière fiable les matières enchevêtrées, fibreuses et perturbatrices présentes dans les réseaux d’assainissement, les digesteurs et les STEP. Il broie efficacement les lingettes, textiles, produits hygiéniques et autres déchets solides afin de protéger les pompes, canalisations, vannes et équipements en aval contre les colmatages et dysfonctionnements.

Les colmatages répétés représentent un problème important et coûteux pour de nombreuses collectivités, stations d’épuration et exploitants de réseaux d’assainissement. Les lingettes humides, produits hygiéniques, textiles et autres déchets jetés dans les toilettes provoquent régulièrement des colmatages dans les canalisations, postes de relevage et stations de pompage. La baisse de la consommation d’eau accentue encore ce phénomène, car les matières solides sont moins diluées et circulent plus difficilement dans les réseaux.

Dans les digesteurs, les matières fibreuses et enchevêtrées peuvent également perturber le fonctionnement des installations et entraîner des interventions de maintenance répétées.

Le broyeur eaux usées XRipper de Vogelsang apporte une réponse fiable à ces problématiques de colmatage et de blocage. Déjà utilisé dans le monde entier, ce broyeur robuste à deux arbres est conçu avec des matériaux hautement résistants pour garantir une réduction efficace des matières perturbatrices. En limitant les colmatages et les interventions de maintenance d’urgence, XRipper contribue à améliorer la disponibilité des installations, à protéger les équipements sensibles et à réduire les coûts d’exploitation.

Grâce à sa conception éprouvée, XRipper aide les exploitants de réseaux d’assainissement, de stations de pompage, de postes de relevage et de STEP à sécuriser leurs installations et à réduire durablement les risques de colmatage.

XRipper XRS : broyeur économique et facile à entretenir

Le broyeur à arbres parallèles XRipper^® XRS

XRipper XRS est une solution économique et facile à entretenir pour réduire de grands volumes de matières grossières, fibreuses ou indésirables dans les eaux usées et fluides chargés. Sa conception robuste à deux arbres permet de broyer textiles, bois, plastiques, déchets de production ou matières solides, tout en facilitant les opérations de maintenance directement sur site.

Téléchargements

Brochure (anglais): XRipper - The robust wastewater grinder

ePaper (anglais): XRipper - The robust wastewater grinder

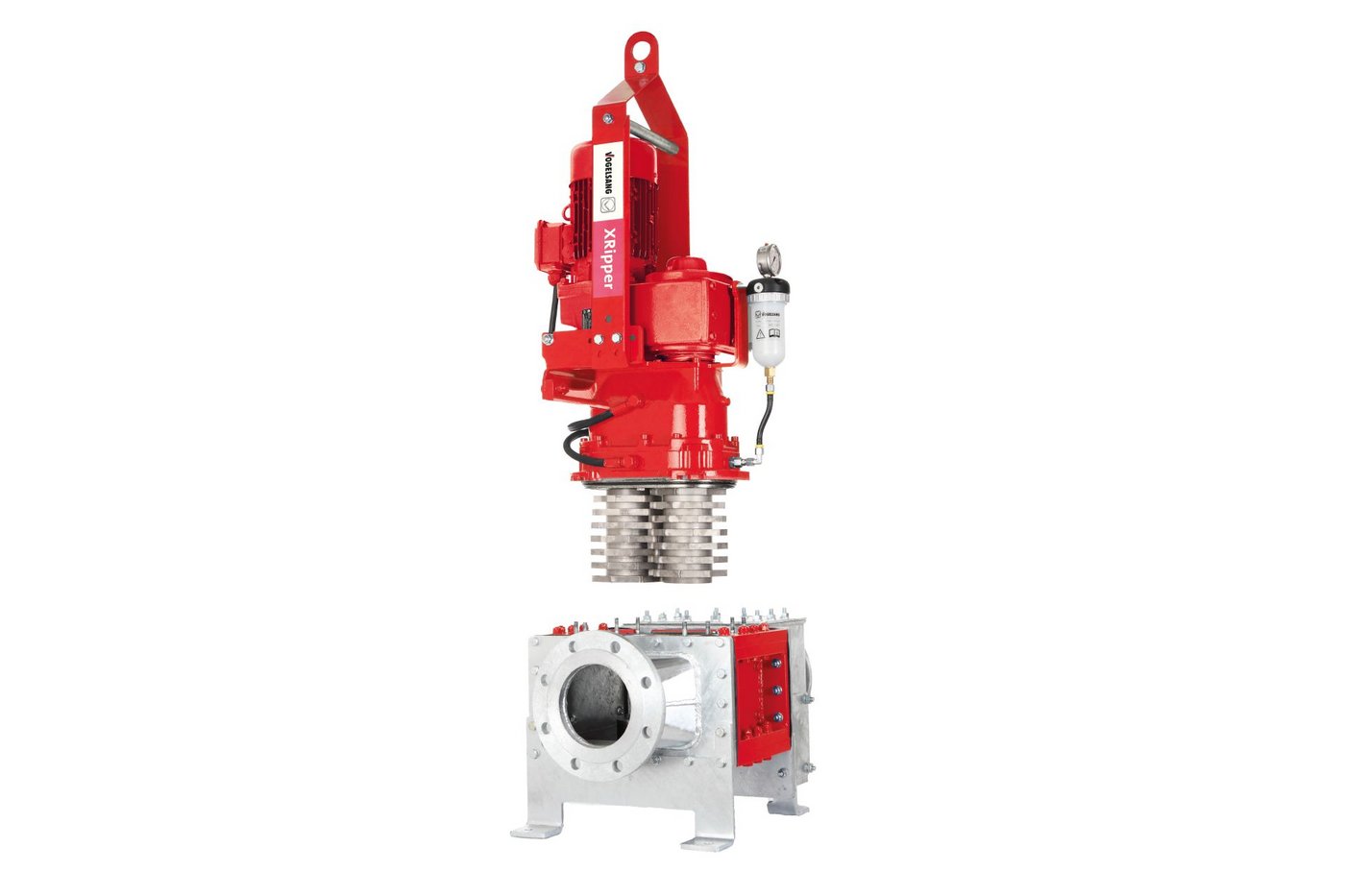

XRipper XRP : broyeur en ligne compact pour tuyauteries d’eaux usées

Broyeur d'eaux usées XRipper^® XRP

XRipper XRP est un broyeur en ligne compact destiné aux systèmes de tuyauterie d’eaux usées. Grâce à son faible encombrement au sol, il s’intègre facilement dans les espaces restreints, y compris en cuve étroite. Il réduit efficacement les lingettes, textiles, bois et plastiques afin de prévenir les obstructions et de protéger les pompes et vannes en aval.

Téléchargements

Brochure (anglais): XRipper - The robust wastewater grinder

ePaper (anglais): XRipper - The robust wastewater grinder

XRipper XRC-SIK : broyeur pour canal d’eaux usées et poste de relevage

Le broyeur à arbres parallèles XRipper^® XRC-SIK

XRipper XRC-SIK est conçu pour une installation en canal d’eaux usées, en entrée de poste de relevage ou en amont d’équipements sensibles. Les matières perturbatrices comme les produits hygiéniques, textiles, chiffons ou déchets sont broyées directement dans le flux afin de limiter les colmatages et de sécuriser les équipements en aval.

Téléchargements

Brochure (anglais): XRipper - The robust wastewater grinder

ePaper (anglais): XRipper - The robust wastewater grinder

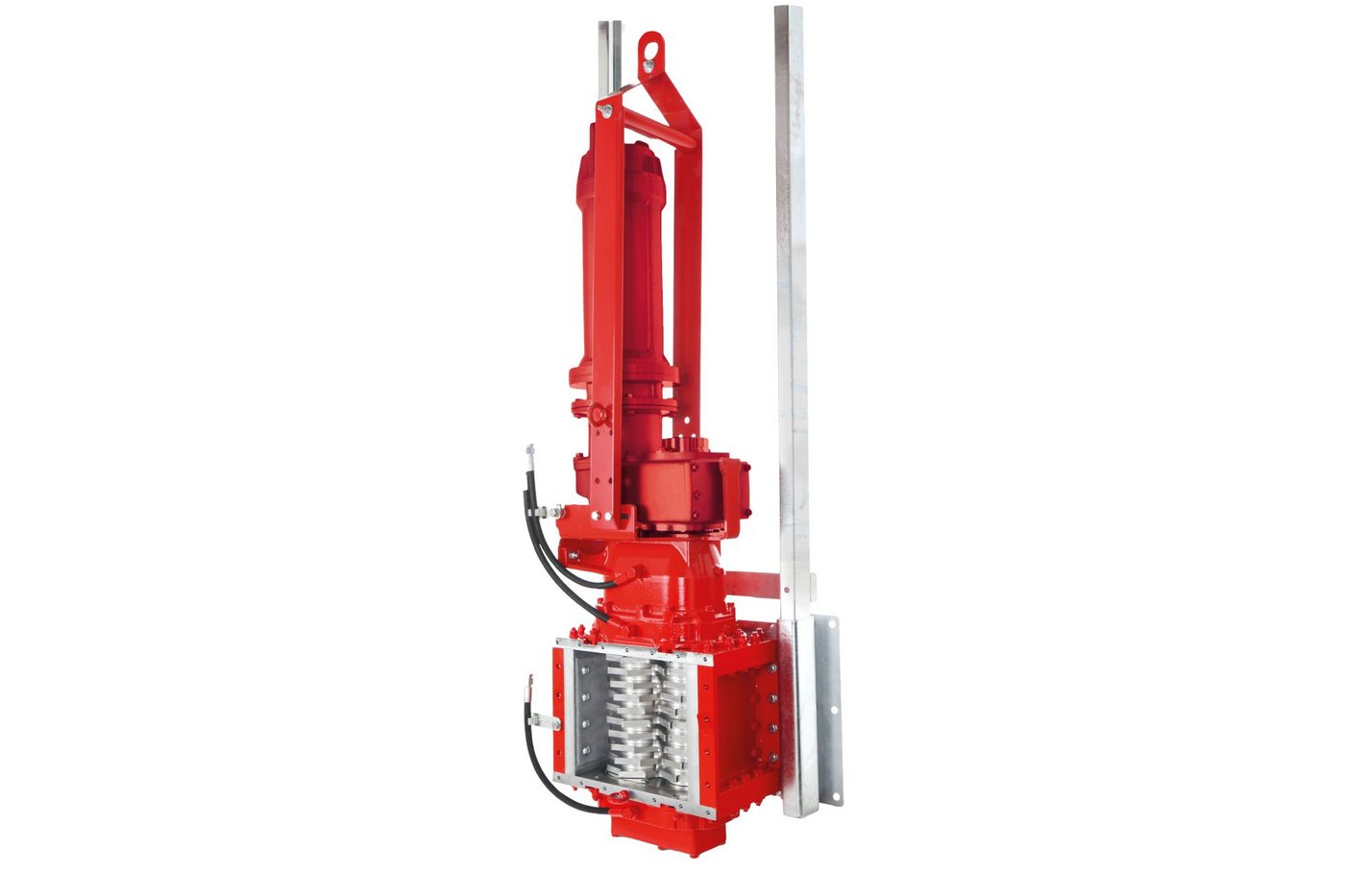

Broyeur à deux arbres XRipper XRC-SIK de Vogelsang

XRipper XRG : broyeur haut débit pour grandes STEP et réseaux d’eaux usées

Le broyeur à arbres parallèles XRipper^® XRG

XRipper XRG est destiné aux applications à forts débits, notamment dans les grandes stations d’épuration et les réseaux d’eaux usées à charge importante. Sa conception permet de laisser passer de grands volumes d’eau tout en retenant et en broyant les matières perturbatrices, afin de protéger les installations en aval.

Téléchargements

Brochure (anglais): XRipper - The robust wastewater grinder

ePaper: XRipper - The robust wastewater grinder

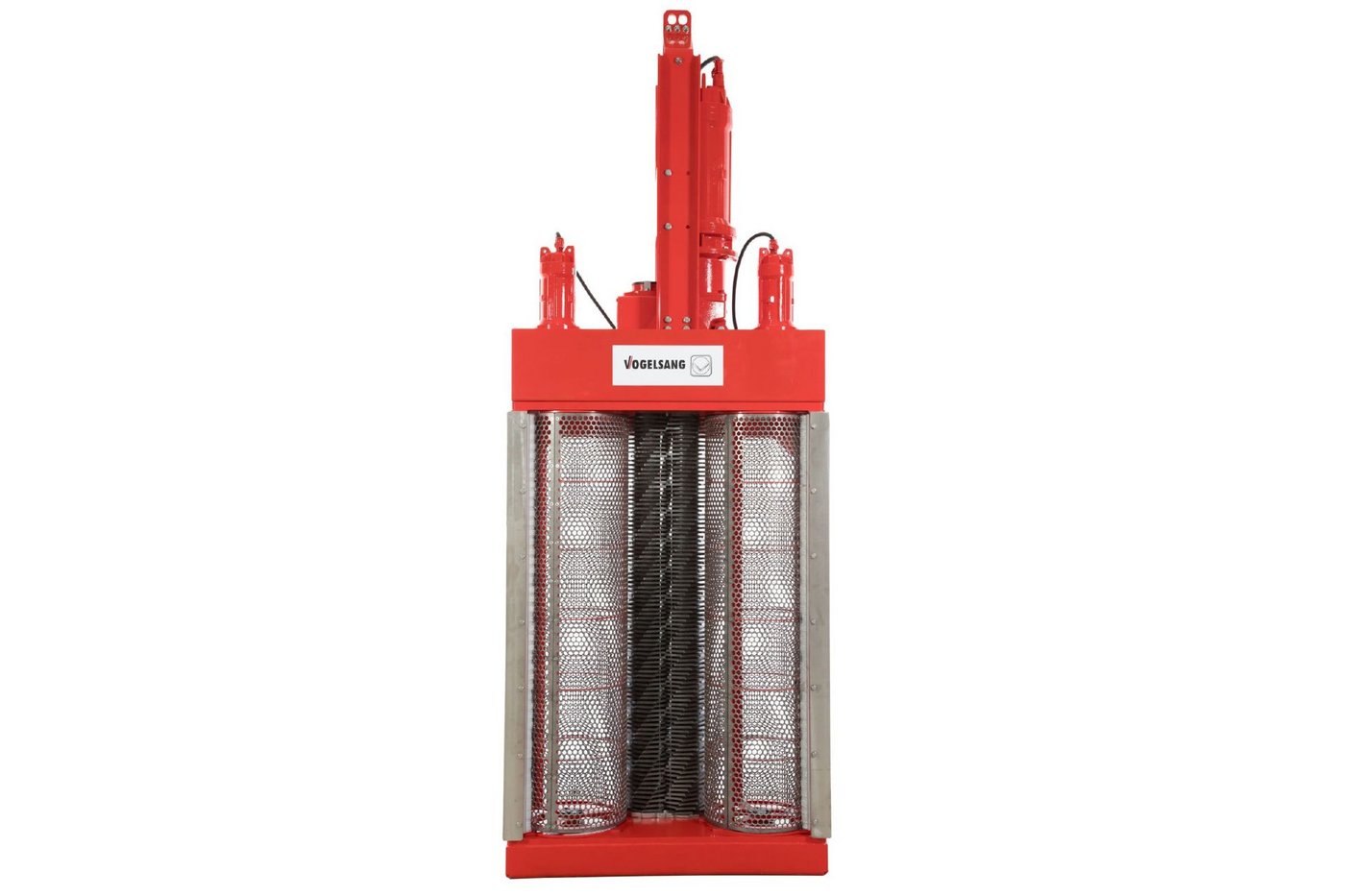

Broyeur à deux arbres XRipper XRG de Vogelsang

XRipper XRS : broyeur économique et facile à entretenir

Le broyeur à arbres parallèles XRipper^® XRS

Téléchargements

Brochure (anglais): XRipper - The robust wastewater grinder

ePaper (anglais): XRipper - The robust wastewater grinder

XRipper XRP : broyeur en ligne compact pour tuyauteries d’eaux usées

Broyeur d'eaux usées XRipper^® XRP

Téléchargements

Brochure (anglais): XRipper - The robust wastewater grinder

ePaper (anglais): XRipper - The robust wastewater grinder

XRipper XRC-SIK : broyeur pour canal d’eaux usées et poste de relevage

Le broyeur à arbres parallèles XRipper^® XRC-SIK

Téléchargements

Brochure (anglais): XRipper - The robust wastewater grinder

ePaper (anglais): XRipper - The robust wastewater grinder

XRipper XRG : broyeur haut débit pour grandes STEP et réseaux d’eaux usées

Le broyeur à arbres parallèles XRipper^® XRG

Téléchargements

Brochure (anglais): XRipper - The robust wastewater grinder

ePaper: XRipper - The robust wastewater grinder

Caractéristiques du XRipper^®

Les rotors monolithiques Ripper sont constitués d'un bloc d'acier de haute qualité. Ils transfèrent le couple de façon uniforme de l'arbre aux rotors, ce qui permet une charge encore plus élevée. Le travail d'entretien et de maintenance peut être effectué en peu de temps puisqu'il y a beaucoup moins de pièces individuelles à changer lors du remplacement de pièces.

Informations complémentaires:

Les plaques d'usure axiales du XRipper sont équipées d'un contre-couteau qui empêche en grande partie le passage de matières perturbatrices non broyées dans le XRipper. Il en résulte un broyage uniforme et fiable.

Du fait des vitesses rotationnelles différentes des deux arbres du XRipper, les rotors du XRipper s'auto nettoient. La matière qui s'est insérée dans les espaces entre les rotors du Ripper est activement évacuée. Cela évite le colmatage des rotors et toute réduction du débit qui en résulte.

Les arbres et rotors du XRipper sont dimensionnés avec des diamètres maximaux. Ensemble, ils confèrent au XRipper une rigidité en torsion et une résistance au blocage.

Le carter du XRipper a un design rigide. Cela constitue la base d'une longue durée de service des paliers et de la boîte de transmission.

Options du XRipper^®

Pour s'ajuster au rapport taille-réduction, les rotors Ripper sont disponibles avec des largeurs de couteaux de 6 à 11 mm. Ils sont par défaut en acier durci spécial et sont aussi disponibles en acier inoxydable pour l'utilisation en cas de fluides chimiquement corrosifs.

Les carters à flux optimisé sont offerts en option pour le XRipper XRP et le XRipper XRC. Cela signifie un débit maximal avec les plus petites dimensions possibles de même que de faibles coûts opérationnels et d'investissement.

Une version conforme ATEX peut être fournie dans les zones exposées aux risques d'explosion.

En fonction de la série, les composants de la chambre du XRipper sont en fonte grise (XRS) ou en acier. Ils sont aussi disponibles en acier inoxydable et/ou en acier inoxydable coulé. Les rotors et les plaques d'usure axiales du Ripper sont en acier spécial très résistant à l'usure et sont aussi disponibles en variante acier inoxydable.

Pour les designs en longueur ou si des blocages durs sont à prévoir, la conception QD donne au XRipper une stabilité supplémentaire grâce à un troisième palier de support supplémentaire qui empêche l'inclinaison des arbres et un contact entre les rotors du XRipper. Toutefois, la fonctionnalité QuickService reste présente : la maintenance et l'entretien sont effectués rapidement et facilement, sur place.

Le boîtier de raccordement disponible pour le XRipper XRS et le XRipper XRP permet aux lourds, comme les pierres et les éléments métalliques, d'être éliminés en aval du XRipper, ce qui évite de bloquer le XRipper.

Le SIK permet au XRipper XRC d'être positionné directement dans le canal ou en aval de l'entrée ou de l'évacuation, de même que devant des parois biseautées ou arrondies. Des rails de guidage permettent de soulever tout le XRipper pour l'entretien et la maintenance puis de le replacer sans anneau de rétention supplémentaire.

Différentes options d'entraînement sont disponibles pour le XRipper. Dans la plupart des cas, des motoréducteurs et/ou des motoréducteurs à arbres parallèles fournissent la puissance d'entraînement. Des versions équipées de manière appropriée sont disponibles pour un fonctionnement dans des conditions d'inondation temporaire ou permanente. Le XRipper peut également être entraîné par un moteur hydraulique.
